En los sistemas de aire comprimido, hidráulicos y de fluidos industriales, uno de los problemas más frecuentes —y costosos— son las pérdidas de presión en la red de distribución. Muchas veces pasan desapercibidas, pero impactan directamente el consumo energético, el desempeño de los equipos y la vida útil de los componentes.

Comprender cómo se generan y cómo controlarlas es clave para lograr sistemas eficientes y confiables.

¿Qué son las pérdidas de presión?

Las pérdidas de presión son reducciones de presión que ocurren cuando un fluido circula a través de tuberías, accesorios y componentes de una red.

Estas pérdidas se producen por:

Fricción del fluido con las paredes de la tubería

Cambios de dirección

Restricciones en la línea

Accesorios mal dimensionados

Aunque son inevitables en cierta medida, un diseño adecuado puede minimizarlas significativamente.

¿Por qué son críticas en redes industriales?

Una red con pérdidas excesivas genera:

Mayor consumo de energía

Disminución del rendimiento de actuadores

Operación inestable de equipos

Caídas de presión en puntos de uso

Sobrecarga de compresores o bombas

En aire comprimido, por ejemplo, incluso pequeñas caídas de presión pueden incrementar notablemente el costo energético.

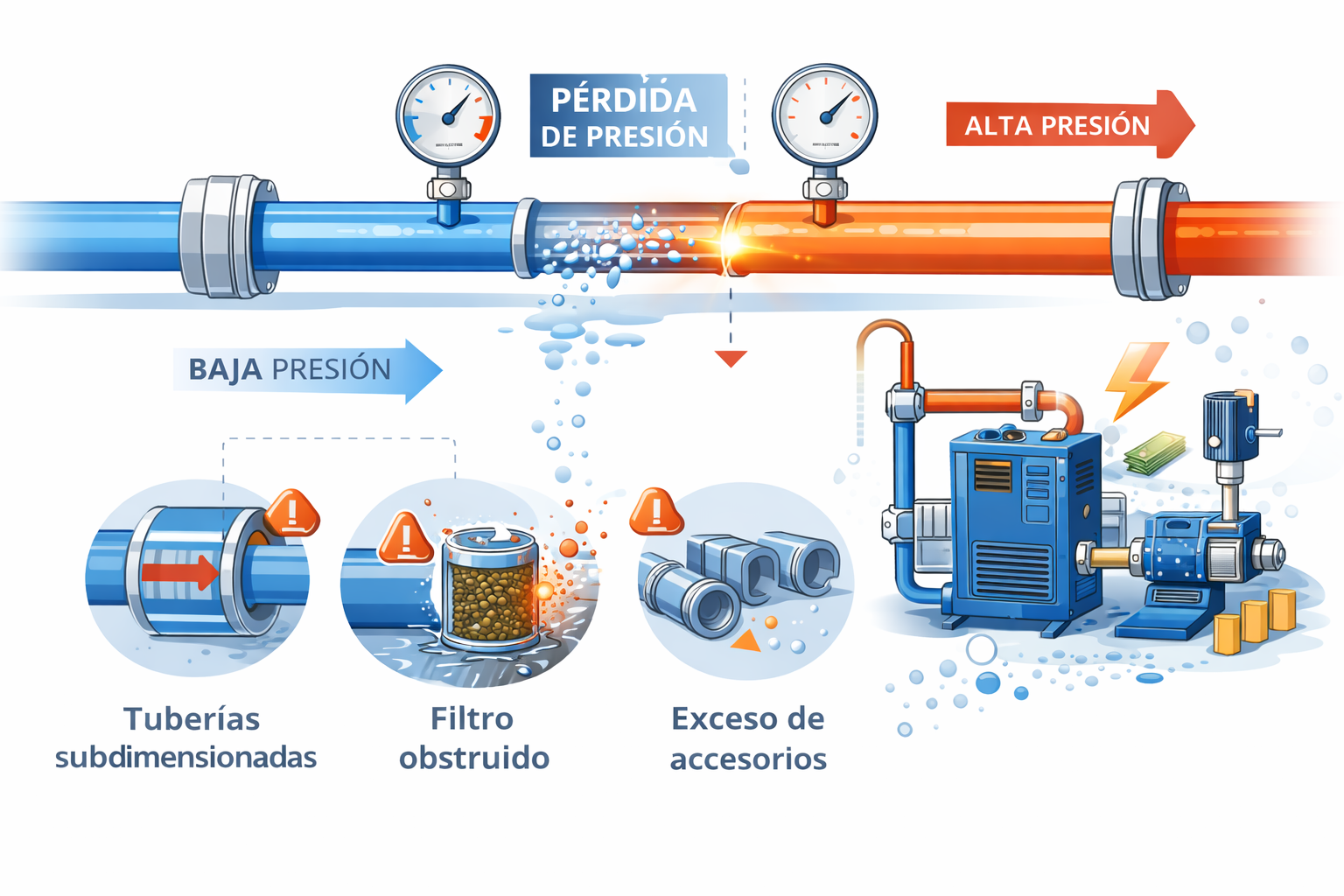

Principales causas de pérdidas de presión

1. Diámetros de tubería inadecuados

Una tubería subdimensionada aumenta la velocidad del fluido y, por tanto, la fricción interna.

Resultado: mayor caída de presión a lo largo de la red.

2. Exceso de accesorios

Cada elemento como:

Codos

Tees

Válvulas

Reducciones

introduce pérdidas adicionales. Diseños con muchos cambios de dirección suelen ser menos eficientes.

3. Longitudes de tubería innecesarias

Recorridos largos o mal trazados incrementan la fricción total del sistema.

4. Rugosidad interna de la tubería

Materiales deteriorados, corroídos o de mala calidad aumentan la resistencia al flujo.

5. Filtros y componentes obstruidos

La falta de mantenimiento provoca restricciones que elevan rápidamente la caída de presión.

¿Cómo detectar pérdidas de presión en la red?

Algunas señales típicas incluyen:

Diferencias de presión entre el origen y el punto de consumo

Equipos neumáticos o hidráulicos lentos

Compresores trabajando más tiempo del esperado

Variaciones de presión durante la operación

Alto consumo energético sin causa aparente

Una medición comparativa en distintos puntos de la red es la forma más efectiva de diagnóstico.

Buenas prácticas para reducir pérdidas de presión

✔ Dimensionar correctamente las tuberías

✔ Minimizar cambios bruscos de dirección

✔ Usar radios amplios en codos

✔ Mantener filtros y separadores limpios

✔ Diseñar redes en anillo cuando sea posible

✔ Evitar reducciones innecesarias

✔ Verificar periódicamente la presión en puntos críticos

Estas acciones pueden generar ahorros energéticos significativos.

Importancia del diseño desde la ingeniería

Las pérdidas de presión se deben atacar principalmente en la etapa de diseño. Corregirlas después de instalada la red suele ser más costoso.

Un buen diseño de red de distribución debe considerar:

Caudal máximo esperado

Presión mínima en punto de uso

Expansión futura del sistema

Tipo de fluido

Material de tubería

Conclusión

Las pérdidas de presión en redes de distribución son un factor silencioso que afecta la eficiencia energética y la confiabilidad operativa. Identificar sus causas y aplicar buenas prácticas de diseño y mantenimiento permite optimizar el desempeño del sistema y reducir costos de operación.

Una red bien diseñada no solo transporta el fluido: transporta eficiencia.

Fuentes: Norma ISO 8573 – Air Quality Classes for Compressed Air Systems.

Atlas Copco – Documentación técnica sobre redes de aire comprimido y eficiencia energética.

https://www.atlascopco.com

Parker Hannifin – Manuales de diseño de sistemas de distribución de fluidos.

https://www.parker.com

Eaton – Guías técnicas sobre diseño de redes hidráulicas e industriales.

https://www.eaton.com

Engineering Toolbox – Pressure Loss in Pipe Systems.

https://www.engineeringtoolbox.com
