En los procesos industriales es frecuente encontrar aplicaciones en las que una señal de control debe activar y desactivar una carga eléctrica de manera rápida y repetitiva. En estos casos, los relés de estado sólido (SSR) pueden ser una alternativa frente a los relés electromecánicos convencionales.

Su aplicación se encuentra especialmente relacionada con sistemas de automatización, control de temperatura, resistencias eléctricas, sistemas de calefacción y diferentes procesos donde se requiere conmutación frecuente.

Pero seleccionar un SSR no consiste únicamente en elegir un relé con determinada cantidad de amperios. La tensión de control, el tipo de carga, la corriente de arranque, la tensión de salida, el tipo de conmutación y la gestión térmica son algunos de los factores que deben analizarse.

La norma IEC 62314:2022 establece requisitos de seguridad y características funcionales para los relés de estado sólido.

¿Qué es un relé de estado sólido?

Un Solid State Relay (SSR) es un dispositivo electrónico utilizado para conmutar una carga eléctrica mediante componentes semiconductores, sin utilizar contactos mecánicos como ocurre en un relé electromecánico convencional.

En términos generales, el SSR recibe una señal en su entrada de control y utiliza dispositivos electrónicos para conectar o desconectar la carga en su salida.

Una de sus principales características es que no existen contactos mecánicos que se desgasten físicamente durante cada operación de conmutación.

Esto lo convierte en una solución interesante para aplicaciones donde se realizan ciclos de conmutación frecuentes.

¿Cómo funciona un SSR?

Un relé de estado sólido puede dividirse conceptualmente en dos partes:

Entrada de control: recibe la señal proveniente del sistema de control, por ejemplo, un PLC, controlador de temperatura u otro dispositivo.

Salida de potencia: realiza la conmutación de la carga conectada al relé.

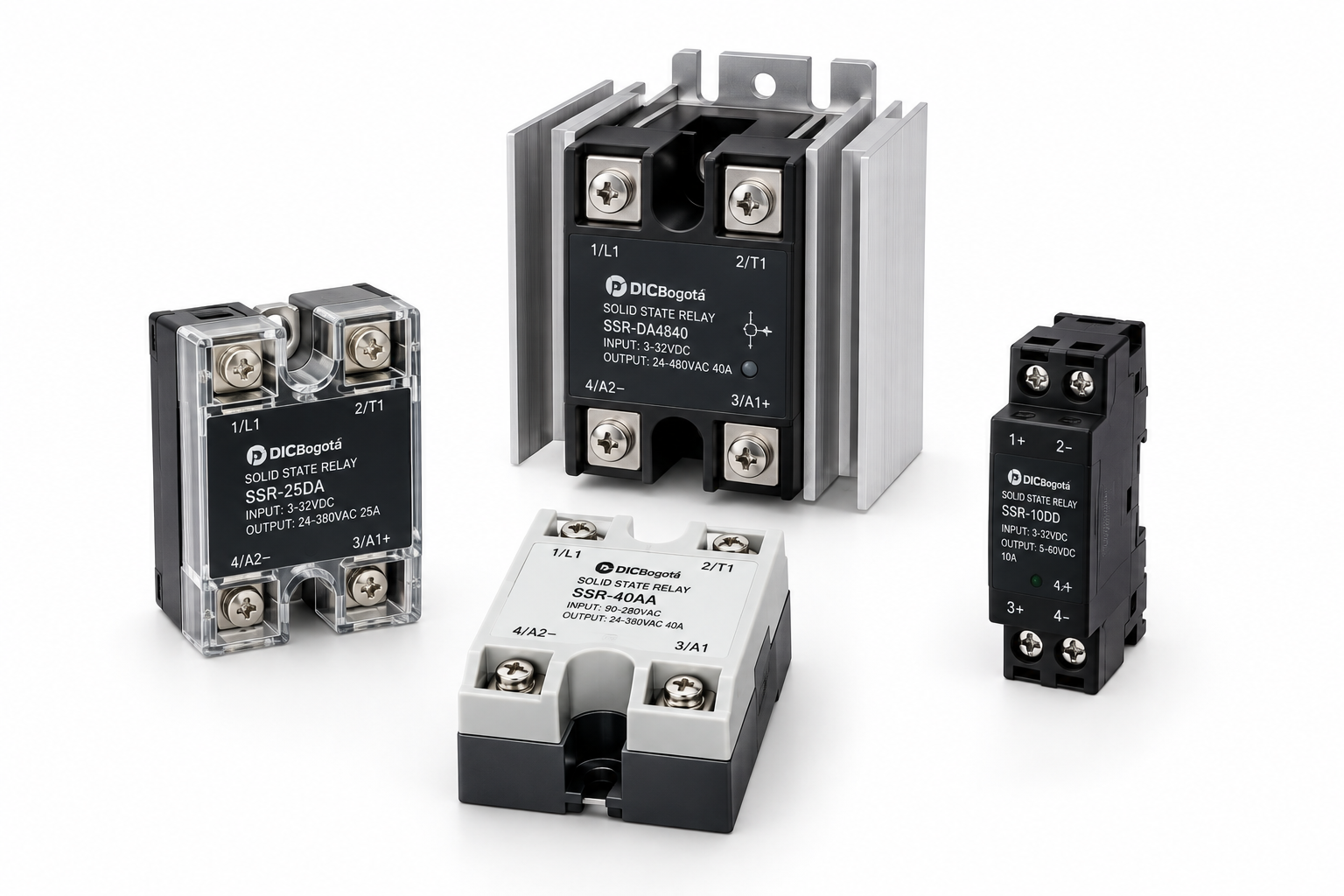

Dependiendo del modelo, existen diferentes combinaciones de tensión de entrada y salida.

Por ejemplo, pueden encontrarse SSR con:

* Entrada DC y salida AC.

* Entrada AC y salida AC.

* Entrada DC y salida DC.

* Diferentes rangos de corriente.

* Versiones monofásicas y trifásicas.

* Diferentes métodos de conmutación.

Por esta razón, las especificaciones eléctricas de la aplicación deben revisarse antes de seleccionar el producto.

¿Qué ventajas ofrecen los relés de estado sólido?

Alta frecuencia de conmutación

Al no utilizar contactos mecánicos, los SSR pueden ser adecuados para aplicaciones con ciclos de conmutación frecuentes.

Esto resulta especialmente interesante en procesos de control de temperatura y otras aplicaciones automatizadas.

Operación silenciosa

La conmutación electrónica elimina el sonido característico asociado al movimiento mecánico de los contactos de un relé convencional.

Mayor vida útil en determinadas aplicaciones

La ausencia de contactos mecánicos reduce el desgaste asociado directamente a la apertura y cierre de contactos.

Sin embargo, la vida útil real depende de factores como la carga, temperatura, corriente, tensión y condiciones de operación.

Integración con sistemas de automatización

Los SSR pueden ser controlados directamente mediante señales provenientes de sistemas de automatización, dependiendo de las características de entrada del modelo seleccionado.

Esto permite integrarlos en arquitecturas donde un PLC o controlador debe activar cargas eléctricas de manera repetitiva.

¿Dónde se utilizan?

Los SSR pueden encontrarse en diferentes aplicaciones industriales, entre ellas:

* Control de resistencias eléctricas.

* Hornos industriales.

* Sistemas de calefacción.

* Control de temperatura.

* Máquinas de empaque.

* Procesos de termoformado.

* Selladoras.

* Sistemas de inyección y transformación de plástico.

* Equipos industriales con ciclos frecuentes de conmutación.

* Sistemas automatizados donde se requiere activar cargas eléctricas desde un controlador.

La selección debe realizarse de acuerdo con las características reales de la carga y no solamente con la aplicación general.

¿Cómo seleccionar un relé de estado sólido?

Este es uno de los puntos más importantes.

1. Revisar la tensión de control

Primero debe verificarse qué señal entrega el sistema de control.

Por ejemplo, una aplicación puede utilizar una salida de *24 VDC*, mientras que otra puede requerir un SSR con una entrada diferente.

El rango de entrada del relé debe ser compatible con la señal disponible.

2. Identificar la tensión de la carga

Es necesario conocer la tensión que será conmutada.

No es lo mismo seleccionar un SSR para una carga de 24 VDC que para una carga de 220 VAC o 480 VAC.

La tensión nominal de salida del relé debe ser compatible con la tensión real de operación.

3. Determinar la corriente de carga

La corriente nominal también es fundamental.

No se debe seleccionar el relé únicamente tomando el consumo nominal de la carga. Es necesario considerar las condiciones de operación y, especialmente, posibles corrientes de arranque.

En cargas con elevados picos de corriente, como motores, solenoides, transformadores o determinadas cargas capacitivas, es necesario revisar cuidadosamente las especificaciones del SSR.

La documentación técnica de fabricantes de SSR advierte precisamente sobre la importancia de considerar la corriente de irrupción y la capacidad de sobrecorriente del dispositivo.

4. Analizar el tipo de carga

La naturaleza de la carga tiene una gran influencia en la selección.

Podemos encontrar:

Cargas resistivas:

Como resistencias eléctricas y sistemas de calefacción.

Cargas inductivas:

Como motores, solenoides, contactores y transformadores.

Cargas capacitivas:

Que pueden presentar condiciones particulares durante la energización.

Cada tipo de carga puede requerir consideraciones diferentes de selección y protección.

¿Qué significa "Zero Cross"?

Algunos SSR para cargas AC utilizan tecnología de *Zero Cross* o conmutación por cruce por cero.

En este tipo de dispositivo, la conmutación se realiza alrededor del cruce por cero de la señal de corriente alterna.

Esta característica puede resultar especialmente útil en determinadas cargas resistivas y aplicaciones de control de temperatura.

También existen SSR de conmutación aleatoria o instantánea, utilizados cuando la aplicación requiere otro comportamiento de conmutación.

Por eso, "SSR" no define por sí solo el comportamiento completo del producto: es necesario revisar el tipo de conmutación especificado por el fabricante.

Un punto crítico: la temperatura

Uno de los aspectos que más debe tenerse en cuenta al instalar un SSR es la *gestión térmica*.

Durante su funcionamiento, el dispositivo puede generar calor. Si la temperatura supera las condiciones permitidas, el desempeño y la vida útil del componente pueden verse afectados.

Dependiendo de la corriente y del modelo, puede ser necesario utilizar un *disipador de calor* correctamente dimensionado.

Las fichas técnicas de SSR comerciales incluyen curvas de reducción de corriente en función de la temperatura y especificaciones relacionadas con los disipadores.

Por esta razón, instalar un SSR sin considerar su disipación térmica puede generar problemas incluso cuando la corriente nominal aparentemente coincide con la aplicación.

Errores frecuentes al seleccionar un SSR

Elegirlo únicamente por amperaje

Un SSR de mayor corriente nominal no necesariamente es adecuado para cualquier aplicación.

También deben revisarse tensión, tipo de carga, entrada de control, método de conmutación y condiciones térmicas.

Ignorar la corriente de arranque

Algunas cargas pueden presentar un pico de corriente considerable durante el arranque.

Si este valor supera las capacidades del SSR, el componente puede sufrir daños.

No considerar el disipador

La instalación térmica forma parte de la selección del producto.

En aplicaciones de mayor corriente, el disipador puede ser un elemento indispensable.

Confundir AC y DC

Un SSR diseñado para conmutar una carga AC no necesariamente puede utilizarse para una carga DC.

La tecnología de salida debe ser compatible con la aplicación.

No revisar el ambiente de instalación

Temperatura ambiente, ventilación, espacio disponible dentro del tablero y proximidad de otras fuentes de calor pueden afectar las condiciones de operación.

SSR frente a relé electromecánico

Ambas tecnologías tienen aplicaciones industriales y la elección depende del proceso.

La tabla no significa que una tecnología reemplace universalmente a la otra. La selección debe partir de las condiciones de la aplicación.

¿Qué información se debe tener antes de comprar un SSR?

Antes de solicitar un relé de estado sólido es recomendable tener disponibles, como mínimo:

* Tensión de control.

* Tensión de carga.

* Corriente nominal.

* Tipo de carga.

* Corriente de arranque, cuando aplique.

* Frecuencia de la red.

* Tipo de conmutación requerida.

* Número de fases.

* Temperatura ambiente.

* Espacio disponible para montaje.

* Necesidad de disipador.

* Condiciones particulares del proceso.

Con esta información es posible seleccionar un producto que realmente corresponda a las necesidades de la aplicación.

La selección correcta empieza por la aplicación

En automatización industrial, un componente eléctrico no debe seleccionarse únicamente por precio o por una característica aislada de su ficha técnica.

Un SSR correctamente seleccionado debe responder a las condiciones reales de la máquina y del proceso.

Analizar la carga, la señal de control, las condiciones eléctricas y térmicas permite reducir errores de selección y mejorar la confiabilidad de la solución instalada.

Conclusión

Los relés de estado sólido son una alternativa tecnológica para diferentes aplicaciones de conmutación industrial, especialmente cuando se requieren ciclos frecuentes de operación y control electrónico.

Sin embargo, para obtener un funcionamiento adecuado es fundamental seleccionar el dispositivo considerando todos los parámetros de la aplicación: tensión, corriente, tipo de carga, método de conmutación, corriente de arranque y condiciones térmicas.

En DICBogotá podemos ayudarte a identificar el tipo de relé de estado sólido adecuado para tu aplicación industrial, teniendo en cuenta las características de la carga y del sistema de control.

Fuentes: IEC 62314:2022 – Solid-state relays – Safety requirements.

Schneider Electric – Solid State Relays / Zelio Relay. Documentación técnica sobre selección, montaje, aplicaciones y gestión térmica.

Schneider Electric – Solid State Relay Application Documentation. Información sobre cargas, corriente de arranque y condiciones térmicas.
