Tipos comunes de válvulas de bola
Una válvula de bola es un dispositivo de cierre que regula el flujo de un líquido o gas mediante una bola giratoria con un orificio. Al girar la bola un cuarto de vuelta (90 grados) alrededor de su eje, la válvula se abre o se cierra, permitiendo que el medio pase o lo bloquea. Las válvulas de bola son conocidas por su larga vida útil y proporcionan un sellado confiable durante toda su vida, incluso cuando no se utilizan durante largos períodos. Son más resistentes a medios contaminados que la mayoría de otros tipos de válvulas.

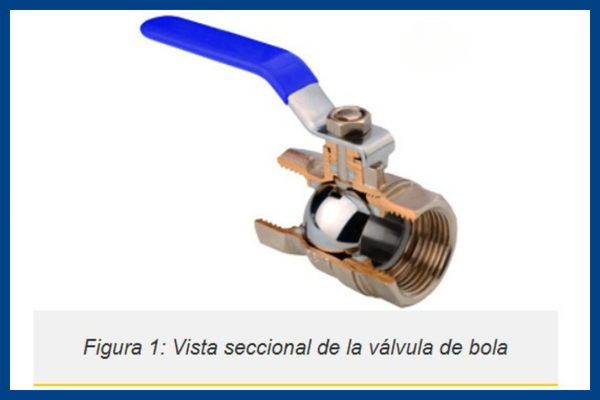

Ciertas versiones de válvulas de bola también se utilizan como válvulas de control. Este uso es menos común debido a la precisión relativamente limitada en el control de la tasa de flujo en comparación con otros tipos de válvulas de control. Sin embargo, las válvulas de bola ofrecen algunas ventajas en este aspecto. Por ejemplo, aseguran un sellado confiable incluso si el medio está sucio. La Figura 1 muestra una vista en sección de una válvula de bola.

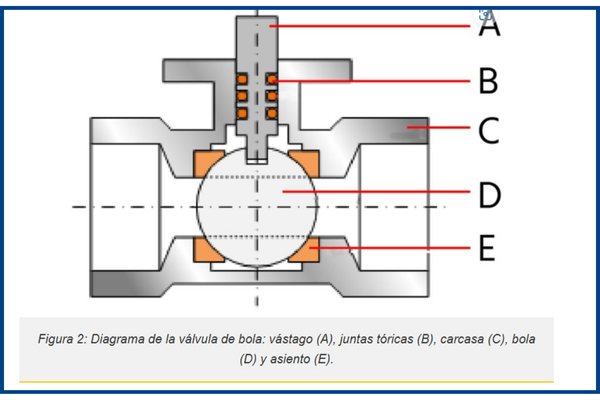

Es importante conocer las cinco partes principales de la válvula de bola para entender el principio de funcionamiento de una válvula de bola. El diagrama de la válvula de bola en la Figura 2 muestra estos cinco componentes principales.
Vástago de la válvula (A): El vástago de la válvula conecta el actuador (por ejemplo, manija o actuador (eléctrico o neumático)) a la bola.
Juntas tóricas (B): Juntas tóricas en el asiento de la válvula ayudan a prevenir fugas.
Carcasa (C): La carcasa soporta todos los componentes internos de la válvula y los protege de las condiciones de aplicación y ambientales.
Bola (D): La bola tiene un orificio hueco a través del cual puede fluir el fluido cuando la válvula está abierta.
Asiento (E): El asiento soporta y sella el componente de la bola.
Cuando el vástago de la válvula se gira un cuarto de vuelta, el orificio está abierto al flujo, permitiendo que el medio fluya a través de él, o cerrado para evitar el flujo del medio. La función del circuito de una válvula de bola, el ensamblaje de la carcasa, el diseño de la bola y los tipos de operación impactan su funcionamiento y se discuten a continuación.
.png)
Fuente: https://tameson.es/pages/valvula-de-bola-como-funcionan
